	Suite à une participation d'aide via forum d'AmigaImpact j'ai pensé utile de faire paraître dans AMIGAzette cette information pratique.

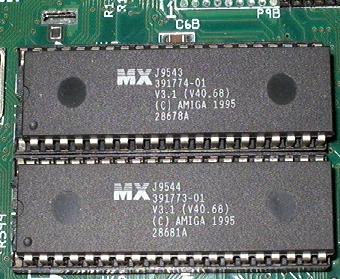

	Mise en places des ROM 3.1 sur une carte mère d'Amiga 1200. La manière la plus simple peux être décrite en une seule ligne: enlever les ROM 3.0 et installer les ROM 3.1 aux mêmes emplacements. Mais ce n'est pas forcément simple pour tout le monde, alors voici un petit complément. Identification des composants Losque vous regardez la carte mère du 1200, le circuit ROM 3.0 (A) qui se situe vers vous (en bas) est identifié 391523-01, et le circuit ROM 3.0 (B) qui est vers l'arrière est identifié 391524-01. Prenez vos ROM 3.1 et cherchez le circuit numéro 391773-01 ce sera la ROM A, l'autre ayant le numéro 391774-01 sera donc la ROM B. Normalement, si vous inversez ces deux circuits, il n'y a pas de risque de claquage, toutefois l'ordinateur ne démarrera pas. Mais une énorme précaution est nécessaire dans l'enfichage des puces. Il faut absolument laisser libre le premier emplacement du support et enficher la puce à partir du deuxième, sinon c'est la mort instantanée de la ROM (j'ai déjà vécu ce dur moment à mes débuts sur 1200, mais avec une ROM 3.0). Une fois en place, après un dernier contrôle, remettez tous les autres éléments (clavier, disque dur etc...) et démarrez l'ordinateur. Le démarrage peut prendre quelques instants, et selon l'origine et la révision du 1200 ces "instants" sont de durées différentes, donc soyez patient. Les 2 ROM 3.1 Quelques petits trucs et astuces Branchement de la nappe d'un disque dur (IDE ou SCSI 3 1/2) ou d'un lecteur de disquette. Il peut arriver q'une nappe ne dispose pas de détrompeur au niveau des prises de connexions vers un lecteur de disquette ou d'un disque dur (SCSI ou IDE).		Pas de soucis, il n'y a pas de risque majeur, car aucune source d'alimentation n'est présente sur ces connecteurs, mais seulement des signaux logiques de 0 à 5v, tension acceptée par la majorité des circuits intégrés. Seul problème qui peut alors être constaté lors d'un branchement inversé, c'est généralement l'allumage permanent de la LED témoin de fonctionnement du lecteur ou du disque. Le repérage d'une nappe est le premier fil qui doit être de couleur différente (rouge), c'est le fil numéro 1. Contrôlez sur la carte électronique du disque dur, s'il n'y a pas d'indication de numération des fiches de la prise de connexion, dans ce cas, il faudra faire coïncider le fil de couleur (rouge) de la nappe avec le numéro 1 de la prise Disque dur 2 1/2 interne De même pour les disques durs internes de 1200 de format plus petit, ceux ci sont directement alimentés en 5V depuis leur nappe, les bornes d'alimenation étant les 4 dernières (proche ce l'arrière du 1200) . Il est "presque" impossible d'inverser le sens de branchement de la nappe, de toute manière, il n'y a pas de 12V pour ce genre de disque, donc pas d'inquiétude. Si l'on veut installer un disque dur 3 1/2 en interne, il faut utiliser une nappe avec changement de genre: 2 1/2 vers 3 1/2. Lors de sa mise en place sur la carte mère, les 4 dernières connexions (5 V) ne seront pas utilisées. Nappe d'alimentation Par contre il n'en sera pas de même pour la prise d'alimenation électrique qui, elle, comporte du 12V destiné à l'alimentation du moteur. Normalement de par sa forme trapèzoïdale, il n'est pas possible d'inverser le sens de cette prise, sauf dans le cas d'un bricolage et d'un mauvais repérage des fils (un de mes premiers disques durs est mort de cette manière, toujours à mes débuts...) d'ou l'importance de faire coïncider les couleurs des fils de prise à prise. Il n'y a pas vraiment de code de couleur standard, mais en cas général on a un fil rouge pour le 5V, un fil orange ou jaune pour le 12V et deux fils noirs pour le 0V (masse). Avant de bricoler le branchement, regardez sur la carte électronique du disque, les valeurs des tensions sont quelques fois gravées ou alors prenez pour modèle une prise de l'alimentation d'une tour. José [ VOIR ] Connecteur IDE 2 1/2 [ VOIR ] Connecteur IDE 23 1/2 [ VOIR ] Connecteur alimentation disque dur [ VOIR ] Connecteur alim. lecteur de disquette
